Вентилируемый фасад — одна из самых распространённых систем наружной отделки зданий в Москве. Жилые комплексы, бизнес-центры, торговые объекты, административные здания — навесные вентилируемые фасады встречаются повсеместно. Однако далеко не каждый заказчик понимает, что выбор подсистемы для вентфасада определяется не столько эстетическими предпочтениями, сколько инженерными расчётами. И ключевой параметр среди них — ветровая нагрузка.
Москва — город с особыми аэродинамическими условиями. Плотная высотная застройка формирует так называемые «ветровые коридоры», в которых скорость потока значительно превышает среднюю по региону. На верхних этажах высотных зданий давление ветра может в 2–3 раза превосходить расчётные значения для малоэтажной застройки. Ошибка в выборе подсистемы при таких условиях — прямой путь к деформации облицовки, разрушению крепежа и аварийным ситуациям.
В этой статье мы разберем, какие подсистемы существуют, чем они различаются и как выбрать решение, которое выдержит московские ветровые нагрузки на протяжении десятилетий.
Что такое подсистема вентилируемого фасада и почему она важнее облицовки

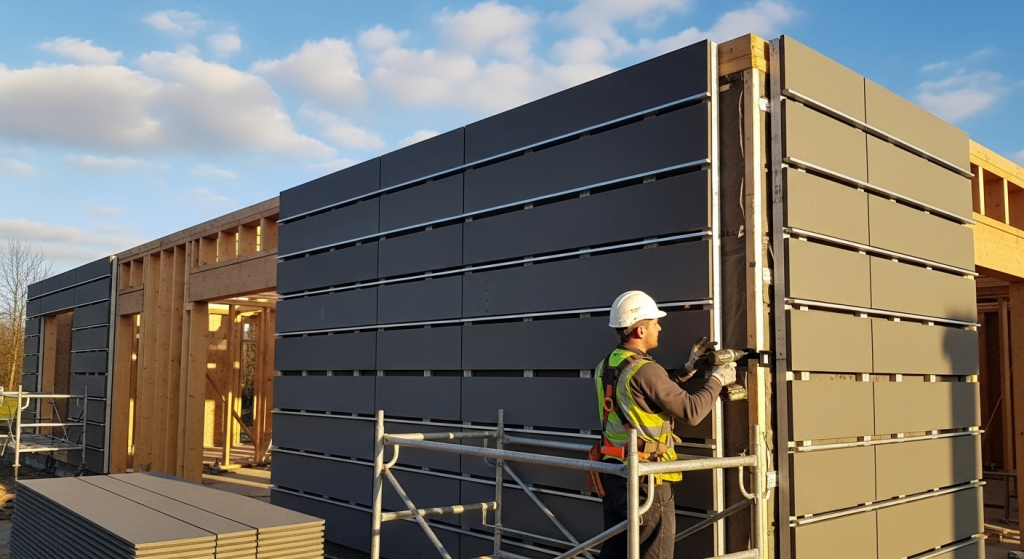

Когда заказчик выбирает вентилируемый фасад, внимание обычно сосредоточено на облицовочном материале: керамогранит, композитные панели, фиброцемент, натуральный камень. Внешний вид здания определяется именно этим слоем. Между тем несущая подсистема — каркас из кронштейнов, направляющих профилей и крепёжных элементов — выполняет всю работу по передаче нагрузок от облицовки на стену здания.
Подсистема принимает на себя вес облицовочных панелей, ветровое давление, температурные деформации и сейсмические воздействия. Если облицовка — лицо фасада, то подсистема — его скелет. Разрушение каркаса означает обрушение панелей, а в условиях городской застройки это угроза жизни людей.
Именно поэтому выбор подсистемы начинается с расчёта нагрузок, а заканчивается проектной документацией, учитывающей конкретные условия объекта.
Ветровые нагрузки в Москве: что нужно учитывать
Москва относится к I ветровому району по СП 20.13330.2016 «Нагрузки и воздействия». Нормативное значение ветрового давления для этого района составляет 0,23 кПа (23 кгс/м²). На первый взгляд — величина незначительная. Однако реальная нагрузка на конкретный фасад может превышать нормативную в 3–5 раз. Причин несколько.
Высота здания
С увеличением высоты скорость ветра растёт по логарифмическому закону. На отметке 75 метров (примерно 25 этажей) коэффициент увеличения ветрового давления по сравнению с уровнем земли составляет около 1,9. Для зданий выше 100 метров коэффициент превышает 2,1. Фасады московских жилых комплексов класса «бизнес» и «премиум» нередко достигают именно таких отметок.
Аэродинамические коэффициенты
Форма здания и его расположение относительно соседней застройки влияют на распределение ветрового давления по фасаду. На углах зданий, в зонах перепада высот и на выступающих элементах формируются области повышенного отсоса — отрицательного давления, которое стремится оторвать облицовку от стены. Аэродинамический коэффициент в таких зонах достигает значений −2,0 и более. Для сложных архитектурных форм расчёт производится методом моделирования в аэродинамической трубе или CFD-симуляцией.
Пульсационная составляющая
Ветер в городской среде — турбулентный поток с постоянными порывами. Пульсации создают динамическую нагрузку, которая может вызвать резонансные колебания элементов фасада. Особенно подвержены этому тонкие композитные панели большого формата. Частота собственных колебаний панели не должна совпадать с частотой ветровых пульсаций — иначе возникает усталостное разрушение крепежа.
Ветровые коридоры
Плотная застройка Москвы формирует каналы, в которых ветер разгоняется за счёт эффекта Вентури. Особенно выражен этот эффект в районах Москва-Сити, вдоль набережных и между параллельно расположенными высотными зданиями. Проектирование фасадов для объектов в таких зонах требует индивидуального расчёта с учётом аэродинамики окружающей застройки.
Типы подсистем: алюминий, оцинкованная сталь, нержавеющая сталь
Выбор материала подсистемы определяет её несущую способность, долговечность, вес и стоимость. На российском рынке представлены три основных типа.
Алюминиевые подсистемы
Лёгкий вес — главное преимущество алюминия. Плотность алюминиевых сплавов составляет 2,7 г/см³ против 7,85 г/см³ у стали, что снижает нагрузку на стену и фундамент. Алюминий устойчив к коррозии без дополнительной обработки, что упрощает эксплуатацию.
Однако предел прочности алюминиевых профилей ниже, чем у стальных. Для зданий высотой до 30 метров в условиях стандартных ветровых нагрузок алюминий работает отлично. На высотных объектах в зонах повышенного ветрового давления потребуется увеличение сечения профилей или уменьшение шага кронштейнов, что нивелирует преимущество в весе.
Рекомендуемое применение в Москве: жилые комплексы до 10 этажей, торговые объекты, здания в районах без выраженных ветровых коридоров.
Подсистемы из оцинкованной стали
Оцинкованная сталь обеспечивает высокую несущую способность при умеренной стоимости. Толщина цинкового покрытия определяет срок службы: для московских условий рекомендуется покрытие не менее 18 мкм (класс Ц2) с дополнительной порошковой окраской.
Стальные подсистемы выдерживают значительные ветровые нагрузки и применяются на объектах средней и большой высотности. Основной минус — вес конструкции и необходимость контроля целостности антикоррозийного покрытия в процессе монтажа. Любая царапина на оцинковке становится очагом коррозии.
Рекомендуемое применение в Москве: жилые комплексы 10–25 этажей, бизнес-центры, административные здания.
Подсистемы из нержавеющей стали
Максимальная коррозионная стойкость и прочность. Нержавеющая сталь марки AISI 304 выдерживает агрессивные среды, не требует дополнительной обработки и служит 50+ лет без потери характеристик. Высокая несущая способность позволяет применять подсистему на высотных объектах с экстремальными ветровыми нагрузками.
Ограничение — стоимость. Подсистемы из нержавеющей стали обходятся в 2,5–3 раза дороже оцинкованных аналогов. Поэтому их использование экономически оправдано на объектах с повышенными требованиями к долговечности и безопасности: высотные здания, объекты в прибрежных зонах, сооружения с ограниченным доступом для обслуживания фасада.
Рекомендуемое применение в Москве: здания выше 75 метров, объекты в зонах ветровых коридоров, премиальные жилые комплексы с расчётным сроком эксплуатации 50+ лет.
Как рассчитать ветровую нагрузку для конкретного объекта
Расчёт ветровой нагрузки на фасад выполняется по СП 20.13330.2016 и включает несколько последовательных этапов.
- Определение ветрового района и нормативного давления. Для Москвы — I район, 0,23 кПа.
- Расчёт коэффициента высоты. Зависит от типа местности (А — открытая, B — городская застройка до 25 м, C — городская застройка выше 25 м) и высоты расчётной точки фасада.
- Определение аэродинамического коэффициента. Зависит от формы здания, ориентации фасада относительно ветра и расположения расчётной зоны (центр фасада, угол, карниз, парапет).
- Учёт пульсационной составляющей. Для зданий выше 40 метров пульсационная нагрузка рассчитывается отдельно и суммируется со средней.
- Определение расчётной нагрузки. Нормативное значение умножается на коэффициент надёжности по нагрузке γf = 1,4.
По результатам расчёта определяется требуемый шаг кронштейнов, сечение направляющих профилей, тип и количество анкеров на один кронштейн. Эти параметры закладываются в проектную документацию, без которой легальный монтаж вентфасада невозможен.
Компания «Билдика» выполняет полный расчёт ветровых нагрузок для каждого объекта с использованием инженерного ПО и в соответствии с действующими нормами. Подробнее о наших решениях по вентилируемым фасадам — на странице вентилируемые фасады в Москве.
Распространённые ошибки при выборе подсистемы
Выбор по цене без учёта нагрузок
Самая опасная ошибка — ориентация на минимальную стоимость погонного метра профиля. Дешёвая подсистема из тонкостенного оцинкованного профиля на высотном объекте в зоне ветрового коридора работает как бомба замедленного действия. Последствия проявляются не сразу — через 3–5 лет, когда усталостные разрушения крепежа достигают критической массы.
Использование «типового» решения без привязки к объекту
Каждый фасад уникален: высота, ориентация, форма здания, окружающая застройка. Применение одной и той же подсистемы «по умолчанию» ко всем объектам — гарантия проблем на сложных зданиях.
Экономия на кронштейнах
Увеличение шага кронштейнов с 600 до 1000 мм экономит 30–40% материала. Одновременно нагрузка на каждый кронштейн возрастает пропорционально, а допустимый прогиб направляющих может быть превышен. При порывах ветра это приводит к вибрации панелей, ослаблению крепежа и постепенному разрушению системы.
Игнорирование теплового расширения
Алюминиевые профили при перепаде температур от −30 до +60 °C (реальный диапазон для московского фасада) меняют длину на 2–3 мм на каждый погонный метр. Без компенсационных зазоров в узлах крепления возникают напряжения, деформирующие направляющие и облицовку.
Как «Билдика» подбирает подсистемы для московских объектов
Мы работаем с ведущими производителями фасадных подсистем и подбираем решение индивидуально для каждого объекта. Процесс включает несколько этапов.
- Выезд инженера на объект для обмеров и фиксации условий: высота, этажность, материал стен, расположение относительно окружающей застройки.
- Расчёт ветровых и весовых нагрузок по СП 20.13330.2016 с учётом выбранного облицовочного материала.
- Подбор подсистемы: материал, сечение профилей, тип и шаг кронштейнов, класс анкерного крепежа.
- Разработка проектной документации с узлами крепления, спецификацией материалов и монтажными схемами.
- Монтаж собственными бригадами — 120+ квалифицированных монтажников с опытом работы на высотных объектах.
- Гарантийное обслуживание фасада после завершения монтажа.
За 14 лет работы мы реализовали более 50 фасадных проектов по всей России — от жилых комплексов в Москве до инфраструктурных объектов в регионах. Собственное производство металлоконструкций и партнёрство с 26 заводами-поставщиками позволяют контролировать качество на каждом этапе.
Для консультации по выбору подсистемы и расчёта стоимости вентилируемого фасада — оставьте заявку на сайте или свяжитесь с нами. Мы подготовим индивидуальное решение для вашего объекта.
