Светопрозрачные конструкции — одна из самых проблемных статей при строительстве жилого комплекса. На этапе проектирования всё выглядит просто: остекление по фасаду, витражи в холлах, входные группы. На практике — десятки узлов примыкания, согласование с вентфасадом, требования по теплотехнике и пожарной безопасности, сроки, которые привязаны к общестроительным работам. Разбираем, как устроены алюминиевые СПК для многоэтажного жилья и на что обращать внимание генподрядчику и девелоперу.
Что входит в СПК жилого комплекса
Типовой объём светопрозрачных конструкций для многоэтажного ЖК в Москве:
Фасадное витражное остекление. Стоечно-ригельные и полуструктурные системы. Закрывают лестничные клетки, общественные зоны первых этажей, панорамные секции на верхних этажах. В бизнес-классе и выше — часто полноформатное остекление от пола до потолка, что требует усиленного алюминиевого профиля с термомостом.
Оконные блоки. В комфорт-классе допустим ПВХ, но в бизнес- и премиум-сегменте стандарт — алюминиевые окна. Причина не только эстетическая: алюминий стабильнее на больших форматах, не деформируется при перепадах температур, выдерживает ветровые нагрузки на верхних этажах 25-этажного здания.
Входные группы. Двери, тамбуры, автоматические раздвижные системы. Отдельная инженерная задача: расчёт ветровых нагрузок при высотной застройке, требования доступной среды, интеграция с системой контроля доступа.
Ограждения балконов и лоджий. Безрамное остекление, комбинированные конструкции — стекло и алюминиевый профиль. В Москве по текущим нормам холодное остекление балконов не учитывается в теплотехническом расчёте, но влияет на внешний вид фасада, поэтому проектируется в единой системе с витражами.
Зенитные фонари. Атриумы, верхний свет в общественных зонах. Конструктивно самые сложные элементы — помимо теплотехники и прочности, здесь критичны требования по водоотведению и снеговой нагрузке.
Алюминиевые системы: что применяется в Москве
Для жилых комплексов в московском регионе используют несколько типов алюминиевых профильных систем. Выбор зависит от класса объекта, архитектурных решений и бюджета.
Стоечно-ригельные системы
Основа фасадного витражного остекления. Несущий каркас из алюминиевых стоек и ригелей крепится к перекрытиям и стенам здания, в ячейки каркаса устанавливаются стеклопакеты или непрозрачные панели. Снаружи — декоративные прижимные планки.
Преимущества: высокая несущая способность, ремонтопригодность, возможность замены отдельных стеклопакетов без демонтажа всей конструкции. Для ЖК в 20–30 этажей стоечно-ригельная система — стандартное решение.
Основные профильные системы на рынке: Schüco FW 50+/60+, Alutech F50, СИАЛ КПТ 74. После ухода ряда европейских производителей с российского рынка выросла доля отечественных систем — Alutech, СИАЛ, Realit, — которые закрывают потребности по теплотехнике и сертификации.
Полуструктурное и структурное остекление
Визуально — минимальные или полностью отсутствующие видимые переплёты на фасаде. Стеклопакеты вклеиваются на силиконовый герметик (структурный) или фиксируются скрытыми прижимами (полуструктурный вариант).
Применяется в премиальных ЖК, где архитектура требует «стеклянного» фасада. Стоимость выше стоечно-ригельных систем на 30–50%, требования к качеству монтажа — существенно жёстче. Ошибка в склейке структурного шва — это протечка, которую невозможно устранить без демонтажа стеклопакета.
Навесные светопрозрачные фасады с интеграцией в вентфасад

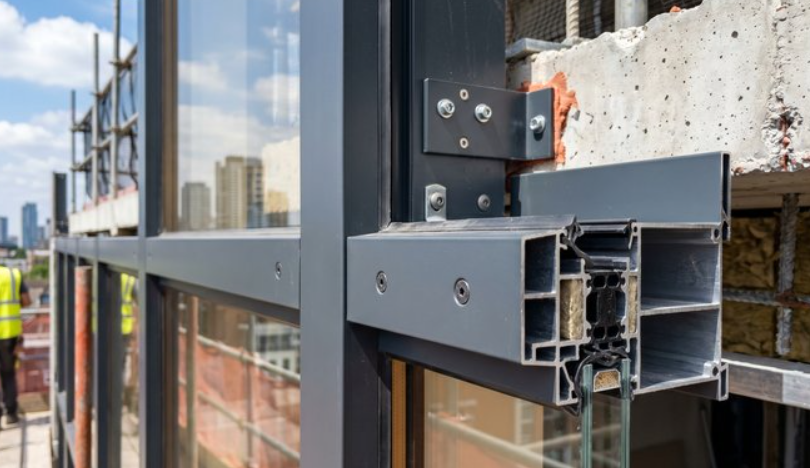

На многих ЖК комфорт- и бизнес-класса алюминиевые витражи комбинируются с вентилируемым фасадом: непрозрачные участки закрываются керамогранитом или композитными панелями на подсистеме, светопрозрачные — витражными конструкциями. Узел примыкания витража к вентфасаду — один из самых ответственных: здесь чаще всего возникают мостики холода и протечки.
Грамотная разработка этого узла требует совместной работы проектировщиков обеих систем. Когда витражи и вентфасад делают разные подрядчики без единой координации — почти гарантированы проблемы на стыках.
Требования к СПК для жилых комплексов в Москве
Теплотехника
Приведённое сопротивление теплопередаче для светопрозрачных конструкций в московском регионе — не менее 0,56 м²·°С/Вт по актуальным требованиям. На практике девелоперы бизнес-класса закладывают 0,65–0,75, чтобы обеспечить запас и снизить затраты на отопление.
Для алюминиевого профиля это означает обязательное наличие термомоста (полиамидная вставка). Ширина термомоста — от 24 мм для стандартных решений, от 34 мм — для энергоэффективных. Стеклопакеты — двухкамерные с низкоэмиссионным покрытием, заполнение аргоном.
Пожарная безопасность
Противопожарные требования определяют тип стекла и конструкцию в зоне межэтажных поясов. Между остеклением соседних этажей должен быть противопожарный пояс высотой не менее 1200 мм (с учётом конструкции перекрытия). Если архитектура предполагает сплошное остекление — применяется огнестойкое стекло класса EI 30 или EI 60 в зоне пояса.
Это существенно влияет на стоимость: огнестойкий стеклопакет дороже обычного в 4–6 раз. Оптимизация противопожарных поясов — одна из задач, которая решается на стадии проектирования при участии подрядчика по СПК.
Ветровые нагрузки
Для зданий выше 75 метров (примерно 25 этажей) ветровые нагрузки на фасад резко возрастают. Верхние этажи требуют усиленного профиля, увеличенной толщины стекла (закалённое или триплекс), более частого шага крепления стоек к перекрытиям. Расчёт ведётся по СП 20.13330 с учётом аэродинамических коэффициентов для конкретной конфигурации здания.
Акустика
Для ЖК вблизи магистралей, железных дорог, аэропортов — требования по звукоизоляции. Алюминиевые окна и витражи с двухкамерным стеклопакетом обеспечивают 35–38 дБ. Для повышенных требований (Rw 42–45 дБ) — стеклопакеты с разнотолщинными стёклами, акустический триплекс, специальные уплотнители.
Как устроена работа подрядчика по СПК на ЖК
Объём светопрозрачных конструкций на жилом комплексе — от нескольких тысяч до десятков тысяч квадратных метров. Это не тот случай, когда можно «заказать окна и поставить». Процесс включает несколько этапов.
Проектирование. Разработка альбома конструктивных решений по каждому типу СПК. Узлы примыкания к стенам, перекрытиям, металлоконструкциям, вентфасаду. Теплотехнический расчёт, статический расчёт, спецификация материалов. На крупном ЖК альбом СПК — это 100–200 листов.

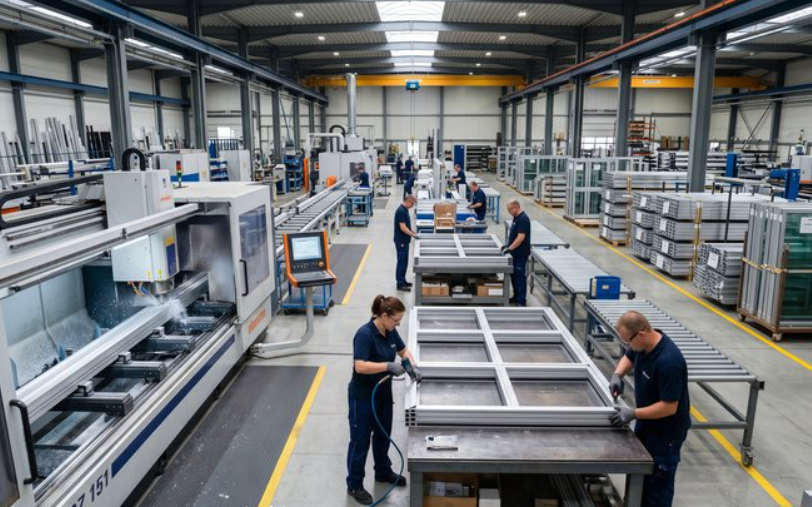

Производство. Нарезка и сборка алюминиевых профилей, изготовление стеклопакетов, комплектация фурнитурой. Сроки производства — от 4 до 8 недель в зависимости от объёма и сложности.
Логистика. Витражные элементы — крупногабаритный и хрупкий груз. На объекте нужна зона складирования, защищённая от повреждений. Доставка синхронизируется с графиком монтажа — хранить стеклопакеты на стройплощадке месяцами нерационально.
Монтаж. Установка несущего каркаса, навеска стеклопакетов, герметизация, регулировка открывающихся элементов. На высотных зданиях — работа с фасадных люлек или строительных лесов. Скорость монтажа: 20–40 м² витража на бригаду в день, в зависимости от сложности.
Пусконаладка и сдача. Проверка герметичности, регулировка фурнитуры, испытания на водопроницаемость. Передача исполнительной документации.
На что обращать внимание при выборе подрядчика
Собственное производство или посредник. Компания с собственной производственной базой контролирует сроки и качество. Посредник зависит от субподрядчика, и при срыве сроков на производстве генподрядчик получает проблему, которую не может решить.
Опыт на многоэтажных объектах. СПК для загородного дома и для 25-этажного ЖК — разные компетенции. Важен опыт работы с высотными ветровыми нагрузками, противопожарными требованиями, координацией с другими фасадными подрядчиками.
Комплексность. Если подрядчик делает и СПК, и вентфасад, и металлоконструкции— узлы примыкания решаются внутри одной команды. Это устраняет главный источник дефектов: несогласованность между смежниками.
Гарантийные обязательства. Стандарт по рынку — 5 лет на конструкции, 2 года на фурнитуру. Важно, чтобы гарантия распространялась и на монтажные швы — именно они являются слабым звеном.
Стоимость: от чего зависит
Стоимость СПК для ЖК в Москве варьируется в широком диапазоне:
Точный расчёт возможен после анализа проектной документации. Отправьте альбом архитектурных решений — подготовим коммерческое предложение с детализацией по каждому типу конструкций.
Билдика выполняет полный цикл работ по светопрозрачным конструкциям для жилых комплексов в Москве: проектирование, производство, монтаж. Собственная производственная база, опыт на объектах от 5 000 м² остекления.
